Производственная компания ООО «СИКОМ» специализируется на изготовлении этикетировочного оборудования с 1999 года. Компания производит однопозиционные, двухпозиционные и трехпозиционные этикетировочные машины. Данная статья посвящена всему многообразию технологических и конструктивных решений нанесения одной самоклеящейся этикетки на тару различной конфигурации. В основу построения однопозиционной этикетировочной машины заложен принцип «Конструктора», т.е. изготавливаются базовые узлы, которые затем собираются на рамной станине из экструзионного алюминиевого профиля. Используя специализированный профиль, имеющий внутренние и внешние пазы с четырех сторон, с помощью закладных гаек и уголков, можно собрать станину любой необходимой конфигурации и размеров.
Укомплектовав станину транспортными колесами и опорами, можно будущую этикетировочную машину свободно перемещать по производственному помещению или фиксировать на рабочем месте.
На станину крепятся основные базовые узлы этикетировочной машины в зависимости от технологической задачи:
-транспортер для перемещения тары с ограничительными направляющими с учетом размеров тары, может быть из нержавейки, ленточный, пластинчатый, роликовый и т.д
-основным узлом этикетировочной машины являются аппликаторы серии «Сиком 1500-С», они одинаково хорошо наклеивают как самоклеящиеся бумажные этикетки, так и пленочные прозрачные и не прозрачные этикетки.
Универсальность модели и использование современных материалов и комплектующих позволяет встраивать данные аппликаторы в состав большинства линий розлива, фасовки и упаковки.
Аппликаторы поставляются в левостороннем и правостороннем исполнении. Аппликаторы серии «Сиком 1500-С» выпускаются двух моделей: «Сиком 1501-С» — для этикеток высотой до 150 мм, «Сиком 1502-С» — для этикеток высотой до 200 мм.

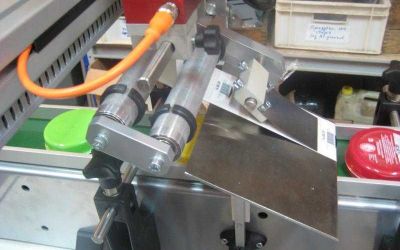

Аппликатор состоит из аппликаторной головки и блока управления. Он также комплектуется датчиком объекта и датчиком этикетки (модели датчиков выбираются в зависимости от конкретно решаемой задачи – тара прозрачная и не прозрачная, этикетки бумажные и пленки, прозрачные и не прозрачные), а также механизмом регулировки аппликаторной головки по горизонтали, вертикали и углу.
Блок управления обрабатывает информацию, поступающую от датчиков, и управляет работой шагового двигателя перемещения этикетки. Интерфейс реализован посредством операторской панели. Блок управления позволяет осуществить регулировку места наклейки этикетки, скорость подачи этикетки, выбег этикетки на ноже, подсчет этикеток, изменение направления вращения привода (левостороннее или правостороннее исполнение аппликатора), выдачу сигнала для дополнительных устройств, например маркиратора. Вся информация отображается на графическом экране операторской панели.
Рассмотрим варианты решения задач по наклейке одной самоклеящейся этикетки на тару различной конфигурации и способов ориентации (позиционирования) на транспортной системе.

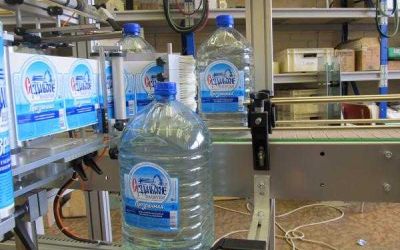

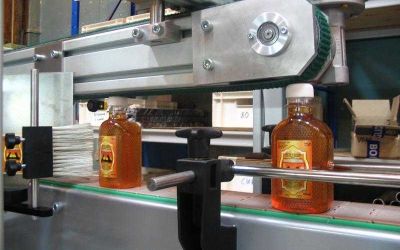

Однопозиционная этикетировочная машина для нанесения этикетки на плоскую тару сбоку. Используются в основном два принципа:

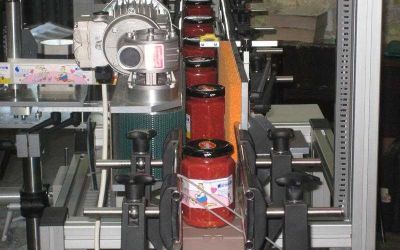

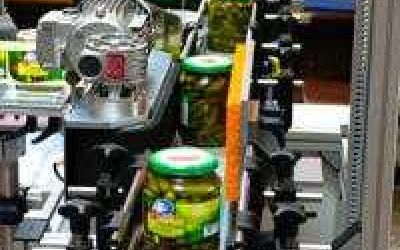

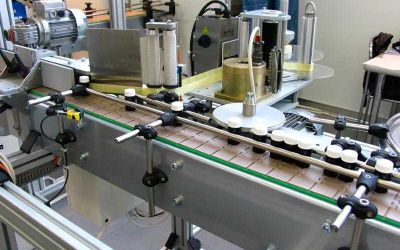

Однопозиционная этикетировочная машина для нанесения одной этикетки сбоку на цилиндрическую тару.

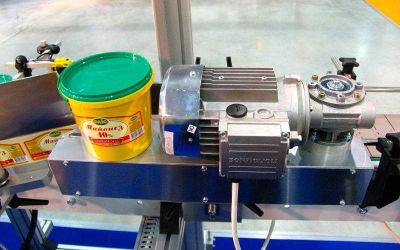

Здесь к базовому комплекту добавляется дополнительный узел – блок прокрутки тары. Тара, поступая в блок прокрутки, начинает вращаться, одновременно с этим происходит подача этикетки с ножа аппликатора и происходит прикатка этикетки по всей поверхности тары.. Если тара подается на транспортер не в ручную, а поступает с другой линии автоматически, то устанавливается дополнительный узел – делитель тары.

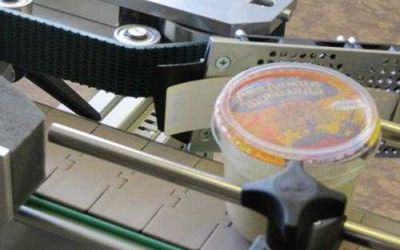

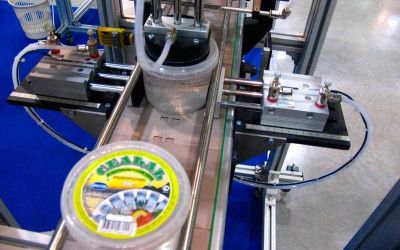

Однопозиционная этикетировочная машина для нанесения этикетки сверху.

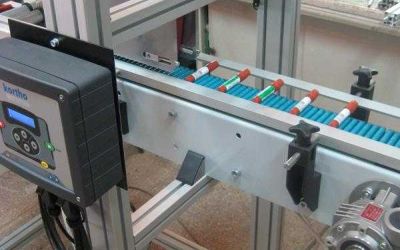

Однопозиционная этикетировочная машина для нанесения этикетки на неустойчивую тару.
Данная машина используется для нанесения этикетки на тару малого диаметра при большой длине (соотношение 1:5 и более). Для решения задач нанесения этикетки на неустойчивую тару используется роликовый транспортер, либо роликовые ложементы на пластинчатом транспортере. Аппликатор монтируется на станине сверху, а также монтируется на станине сверху специализированный блок обкатки.
Однопозиционная этикетировочная машина для нанесения этикетки сбоку на коническую тару.
Для решения задач по нанесению этикетки на боковую поверхность тары используется комплект узлов как на цилиндрическую тару: станина, транспортер, аппликатор, установленный под углом конуса, блок обкатки, установленный под углом конуса,
либо использовать вакуумную подушку для удержания этикетки перед наклейкой.

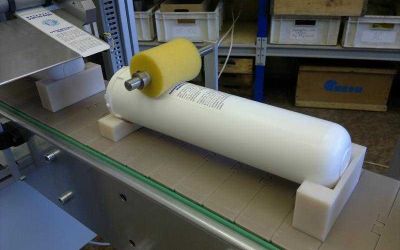

Однопозиционная этикетировочная машина для нанесения этикетки сверху на индивидуальную тару.
Решение данной технологической задачи было осуществлено благодаря проектированию и изготовлению специальных разрывных ложементов закрепленных на транспортерной ленте. Тара (фильтры) размещалась на ложементах, аппликатор с прикатывающими узлами сверху на специализированной станине.
